Шёл уже третий день нашего пребывания на Археологическом комплексе "Калгутинский рудник".
Как мы сюда попали? Дорога была полная жопа, можете не сомневаться... все члены группы перекидали не одну тонну снега, чтобы оказаться в этих местах! Перебродили сотни весенних ручьёв и ручейков! Пол ночи рубали вечную мерзлозу, чтобы зацепиться якорем для лебёдки.
Калгутинскую фабрику мы обследовали в эти три дня, отчёт лежит в соседней ветке. Совершили восхождение на гору Садакбай 3 298 м., чтобы помахать рукой г. Белуха. Погоняли стадо горных козлов. Принимали радоновые ванны и ходили в радоновый душ, короче, как всегда было здорово!
Мир скучен для скучных людей.
|
  |
| |
|
|
|
|
|
| Чулышман
Автор |
25.11.2014 / 19:35 / Сообщение 7 |
|
Сообщений: 8837
|

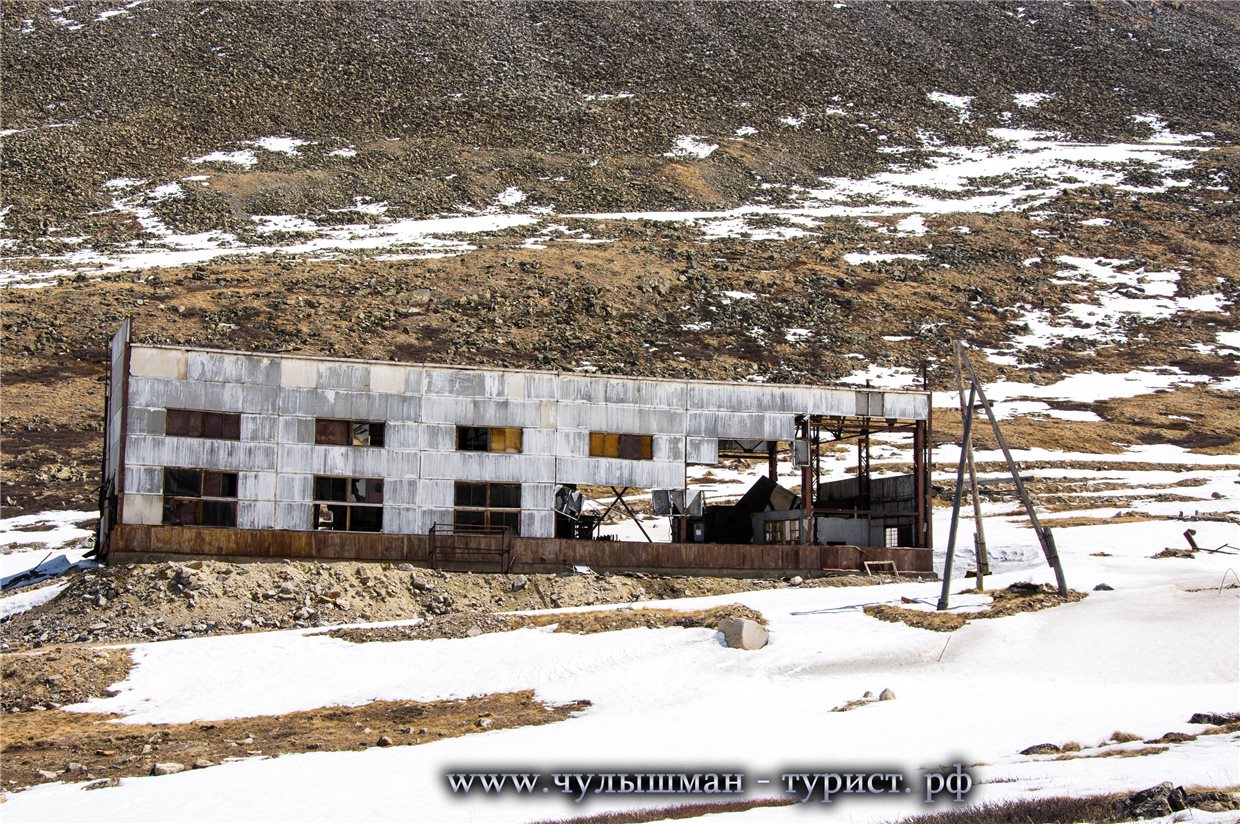

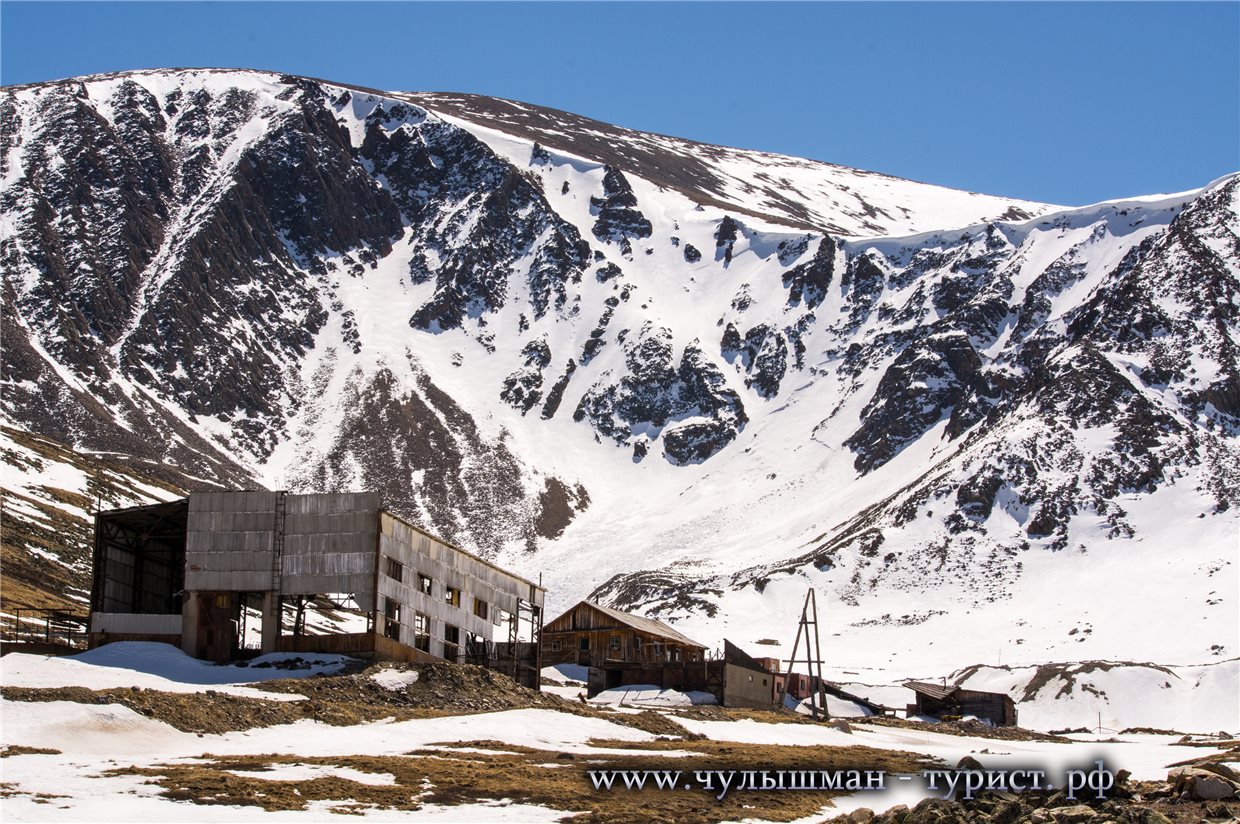

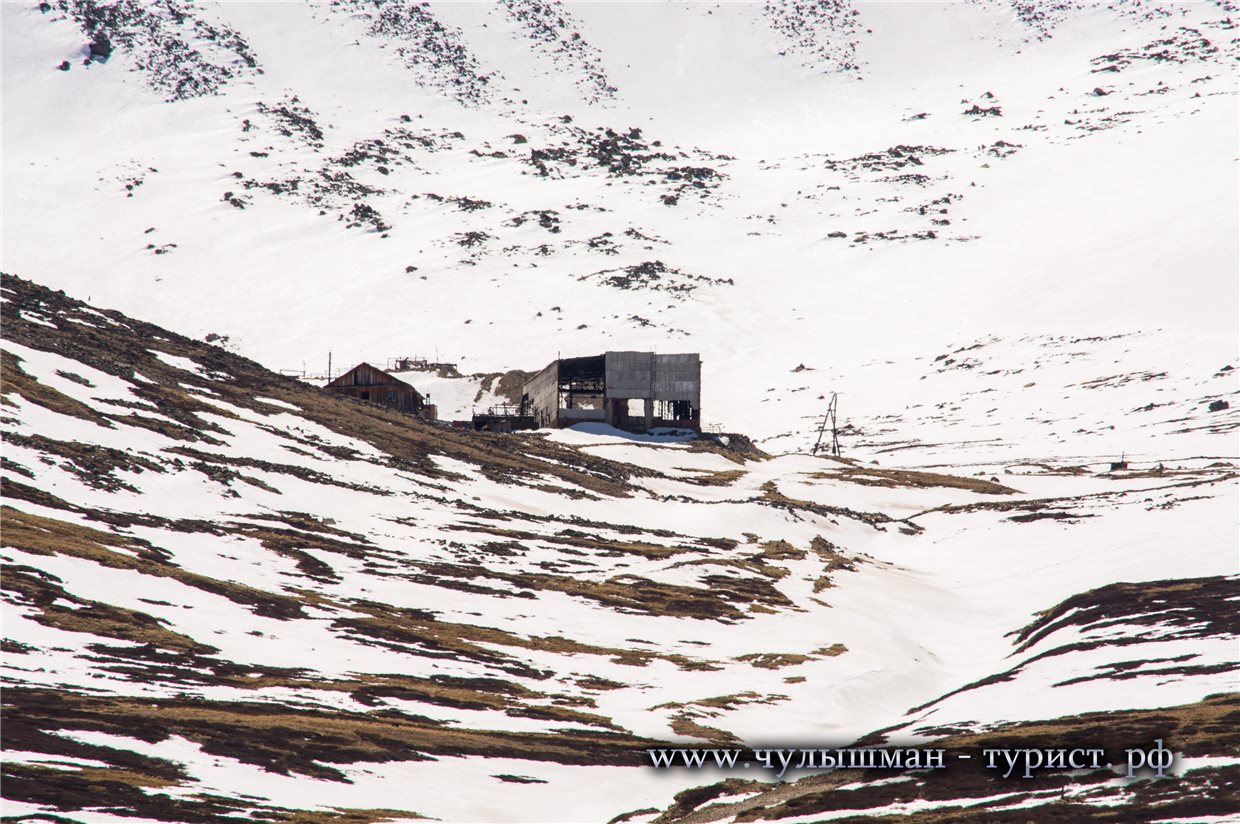

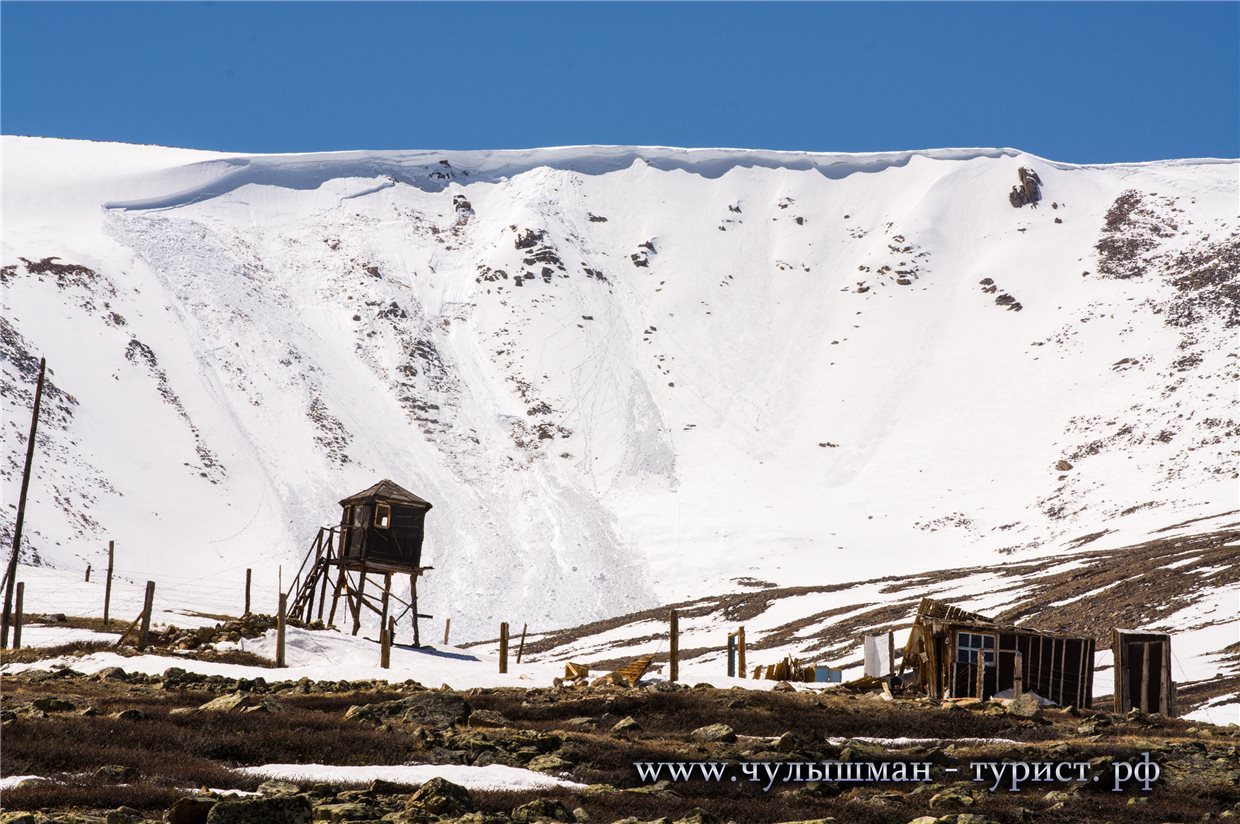

Появились многочисленные, уцелевшие строния Калгутиснского рудника.
КАЛГУТИНСКИЙ РУДНИК.
Местонахождение петроглифов в долине реки Калгуты (плоскогорье Укок, Республика Алтай). Географические координаты: 49°18,243′ северной широты; 88°03,272′восточной долготы.
Памятник открыт и исследован В.И. Молодиным и Д.В. Черемисиным в 1992. Петроглифы зафиксированы на скальных плоскостях горной гряды вдоль правого берега Калгуты. Наскальные изображения нанесены на восточном склоне горной системы, где отшлифованные ледником гранитные скалы полого спускаются в речную пойму. Петроглифы обнаружены на 3 участках скальной возвышенности. На нижнем участке большая часть выбитых изображений выполнена на горизонтальных и поднимающихся под острым углом плоскостях. В центральной части скалы также отмечены петроглифичные композиции. Еще 1 участок зафиксирован на вершине горы. Петроглифы представлены изображениями животных, композициями с антропоморфическими персонажами, символическими знаками, датируемыми в хронологическом диапазоне от эпохи верхнего палеолита до этнографической современности. Наиболее замечательны древнейшие петроглифы, выбитые на обращенных к небу плоскостях, они наиболее сильно патинированы. Многие изображения сильно пострадали прежде всего под воздействием природных факторов. Контррельеф большинства этих изображений сильно снивелирован, края их сглажены. В отдельных случаях приходится говорить только о следах древних изображений, различимых лишь в утренние и вечерние часы под косыми лучами солнца. Кроме того, древнейшие изображения отличаются характерными стилистическими особенностями, сближающими их с рисунками на открытых плоскостях Центральной Азии и Франко-Кантабрийской области. Сохранились изображения лошадей, быков, оленя. Данные петроглифы образуют единый историко-культурный массив с отдельными рисунками, открытыми неподалеку в Монгольском Алтае, где, кроме аналогичных калгутинским, присутствуют изображения мамонтов, что косвенно подтверждает верхнепалеолитный возраст данного культурно-исторического пласта. Отчетливо определяются рисунки, характерные для эпохи железа, знаки, сходные с тамгами гунно-сарматского времени, можно датировать в пределах соответствующей эпохи. Зафиксированы и современные изображения.
Мир скучен для скучных людей.
|
| |
| |
|
|
|
|
| Чулышман
Автор |
25.11.2014 / 19:59 / Сообщение 12 |
|
Сообщений: 8837
| Изучен изотопный состав углерода графита основной промышленной жилы и околожильных грейзенов Калгутинского редкометалльного месторождения (Горный Алтай). Образование графита связано с выделением углерода в процессе частичного окисления первично восстановленного рудообразующего металлоносного флюида. Содержание Соргв жиле - 0,036 %, в грейзенах -0,022 %. Углерод характеризуется «легким» изотопным составом, δ13Соргв жиле -23,9, в грейзенах -25,3 %о. Выявлена тенденция «утяжеления» элемента вверх по восстанию жилы, что объясняется эволюцией флюида. Установлено закономерное фракционирование изотопов в системе жила - околожильный грейзен. Изотопное фракционирование различно на участках жилы, отличающихся по мощности и содержанию рудных компонентов. Сделан вывод о гомогенности и глубинной природе углерода.
Мир скучен для скучных людей.
|
| |
| |
| Чулышман
Автор |
25.11.2014 / 20:01 / Сообщение 13 |
|
Сообщений: 8837
| ИЗОТОПНЫЙ СОСТАВ УГЛЕРОДА ГРЕЙЗЕНОВЫХ МЕСТОРОЖДЕНИЙ (КАЛГУТИНСКОЕ МЕСТОРОЖДЕНИЕ)
А.А. Поцелуев, Д.И. Бабкин, А.Г. Талибова*
Томский политехнический университет *Институт геологии и минералогии СО РАН, г. Новосибирск E-mail: poan@ign.tpu.ru
Изучен изотопный состав углерода графита основной промышленной жилы и околожильных грейзенов Калгутинского редкоме-талльного месторождения (Горный Алтай). Образование графита связано с выделением углерода в процессе частичного окисления первично восстановленного рудообразующего металлоносного флюида. Содержание Сорг в жиле - 0,036 °%, в грейзенах -
0,022 °%. Углерод характеризуется «легким» изотопным составом, 8'3CV в жиле -23,9, в грейзенах -25,3 %. Выявлена тенденция «утяжеления» элемента вверх по восстанию жилы, что объясняется эволюцией флюида. Установлено закономерное фракционирование изотопов в системе жила - околожильный грейзен. Изотопное фракционирование различно на участках жилы, отличающихся по мощности и содержанию рудных компонентов. Сделан вывод о гомогенности и глубинной природе углерода.
Введение
В последние годы получены убедительные геологические данные, показывающие значительное, а в ряде случаев преобладающее влияние ядерномантийных процессов на эволюцию, магмо- и ру-дообразование в пределах крупных континентальных блоков на определенных этапах их развития. Одним из объектов, где эти процессы проявились достаточно контрастно, является Калгу-тинское редкометалльное месторождение (Горный Алтай). В процессе его образования влияние глубинного флюида нарастает и достигает максимума во время формирования минеральных ассоциаций основной стадии минералообразования.
Важнейшими агентами глубинного флюида являются различные соединения углерода, в том числе и металлоорганические. При этом остро дискуссионным является вопрос об источнике углерода. В формировании руд многих эндогенных месторождений, локализованных в осадочных и особенно черносланцевых толщах, наряду с «глубинным» активно участвует углерод вмещающих пород. Оценить роль различных источников углерода в процессе рудообразования оказывается чрезвычайно сложно, в том числе и по причине смешения изотопов.
Рудные жилы Калгутинского месторождения локализованы в пределах массива редкометалльных гранитов, прорывающего толщу эффузивов среднедевонского возраста, объединяемых в одноименную вулкано-плутоническую депрессию. Выполненные исследования позволяют рассматривать геологические образования месторождения как продукты развития единой эволюционирующей флюидно-магматической системы]. Доказательством этого является близость абсолютного возраста, геохимическая характеристика геологических образований и анализ корреляционных связей геохимических спектров. Таким образом, можно исключить влияние вещества осадочных толщ в пределах доступных глубин на процессы формирования Калгутинского грейзенового месторождения.
В составе редкометалльных жил месторождения выявлены различные формы самородного углерода от аморфных (фулереноподобных) до кристаллических (графит) [8]. В зернах графита фиксируются высокие содержания сидеро- и халькофильных металлов, в том числе Аи, ^, Те, В1, Н и др. При этом, распределение благороднометалльной минерализации (Аи, И, Рф в рудных жилах согласуется с распределением Сорг. Детальными минералого-геохимическими исследованиями установлено, что появление самородных форм углерода и благородных металлов обусловлено особенностями эволюции состава первично восстановленных металлоносных флюидов в условиях частичного окисления в области рудоотложения.
Мир скучен для скучных людей.
|
| |
| |
| Чулышман
Автор |
25.11.2014 / 20:05 / Сообщение 14 |
|
Сообщений: 8837
| Основной целью работы является изучение природы графита по данным исследования изотопов углерода и их фракционирования в жилах и околожильных грейзенах месторождения.
Методика исследований:
Исследования проведены в пределах основной промышленной жилы 87 на трех доступных для изучения штольневых горизонтах 18 (нижний горизонт), 19, 20 (верхний горизонт). Расстояние между горизонтами составляет около 60 м. Опробование выполнено бороздовым способом, отдельно опробовалась жила и околожильные грейзены.
Содержание углерода определялось методом кулонометрического титрования в лаборатории ЛИМА СНИИГГиМС (зав. лаб. ТЭ. Чуйкова). Абсолютная погрешность определения содержания элемента составила 0,01 %.
При проведении изотопных исследований была проведена дополнительная пробоподготовка. В связи с невысоким содержанием органического углерода (Сорг) принимались дополнительные меры по устранению примесей карбоната, который в небольших количествах встречается в составе поздних минеральных ассоциаций. Пробы (навеска массой 0,1...1,0 г) нагревали в 6 % растворе НС1 при температуре 50...80 °С. После чего образцы промывались тридистилированной водой и высушивались.
Изотопный состав Сорг определялся в лаборатории геохимии изотопов Института геологии и минералогии СО РАН (зав. лаб. В.А. Пономарчук) на масс-спектрометре MAT 253 фирмы Thermo при давлении 1,510-4 Па с использованием линии про-боподготовки on-line - ConFloIII + Flash EA в постоянном потоке гелия 90...95 мл/мин. Температура окислительного реактора (реактив - CuO) составляла 900...950 °С, а восстановительного (реактив металлическая медь) - достигала 680 °С. Подача кислорода осуществлялась в течении 3 с при потоке 110 мл/мин.
Контроль точности измерений осуществлялся с применением международных стандартов, значения которых в процессе аналитических работ были следующими: для NBS 222 (нефть) 513Cwra=-29,7 %с, погрешность (при числе образцов N=14) 0,08 %, а для USGS 24 (графит) 513Cwra=-16 %, погрешность (при N=10) 0,5 %.
Основные результаты:
Полученные оценки содержания Сорг в жиле, околожильных грейзенах и его изотопные характеристики приведены в табл. 1. Среднее содержание Сорг в жиле составляет 0,036±0,006 %, при этом отмечаются значительные вариации концентраций от 0,02 до 0,12 %. Необходимо отметить, что в отдельных концентратах рудных минералов содержание элемента достигает 0,34 %.
Отмечаются закономерные изменения содержания элемента в плоскости жилы (рис. 1). От центральной части нижнего горизонта, где отмечается его максимальная концентрация (0,12 %), содержание элемента стабильно снижается вверх и к флангам жилы. Такой характер распределения свидетельствует о закономерном участии углерода в процессе рудообразования, что было также подтвер-
ждено изучением флюидных включений [10]. Обобщенные характеристики по горизонтам показывают, что с глубиной концентрация Сорг стабильно возрастает от 0,024 до 0,048 % (табл. 1, рис. 2).
Таблица 1. Содержание Сорг и его изотопная характеристика в жиле 87 и околожильных грейзенах
Гори- зонт Жила 87 Околожильные грейзены
Кол-во проб оС % О4 513Сор, %о Кол-во проб оС % О4 <513Сорг, %
20 5 0,024 0,02...0,03 -23,7 -24,3.-23,1 5 0,020 0,02.0,02 гК 5 2 -
19 4 0,033 0,03.0,04 ,5 ГО -2 4 0,025 0,02.0,04 4, -2
18 6 0,048 0,03.0,12 ,0 3, 3- -2 4 0,020 0,02.0,02 ,8 2 -
Сред- нее 15 0,036 0,02.0,12 ,0 3, С^| CN 1 -2 13 0,022 0,02.0,04 ,4 4, -2
Примечание. Числитель - среднее, знаменатель - минимальное и максимальное содержание.
В околожильных грейзенах содержание Сорг значительно ниже, чем в жиле и составляет 0,022±0,002. Практически во всех пробах содержание элемента соответствует нижнему пределу обнаружения (0,02  и только в одной пробе оно составляет 0,04 % (рис. 1). Соответственно можно сделать заключение, что не установлено существенного изменения с глубиной содержания Сорг в околожильных грейзенах.
Сорг в жиле и околожильных грейзенах Калгу-тинского месторождения характеризуется «легким» изотопным составом.
Величина 513Сорг в жиле изменяется в достаточно узком пределе от -25,1 до -23,0 и в среднем составляет -23,9 %с. Анализ изменения 513Сорг в плоскости жилы, показывает, что оно имеет мозаичный
Жила Околожильные грейзены
-211 -218 -24.5 312 -219 -216 -23.3,%. -219 -217 -215 -213 -211 -249 -24.7 -245,%*
. о______190 200м
о - места опробования > = - штольни
Рис. 1.Изменение содержания Сорг и его изотопного состава в жиле и околожильных грейзенах (проекция на вертикальную плоскость)
(гнездовый) характер и контрастно отличается от закономерного распределения Сорг. Намечается устойчивая тенденция «утяжеления» среднего значения 513Сорг по горизонтам вверх по восстанию жилы от -24,0 до -23,7 %% (табл. 1).
В околожильных грейзенах месторождения углерод характеризуется еще более «легким» составом нежели в жилах. Средняя величина <513Сорг составляет -25,3 % при незначительных колебаниях крайних значений от -25,9 до -24,4 %. С глубиной изотопия углерода в грейзенах меняется незначительно, но следует отметить слабое «утяжеление» к верхнему горизонту, подобное тому, что наблюдается в жиле.
Анализ рис. 1 показывает, что в грейзенах в проекции на вертикальную плоскость отмечаются участки (линейные зоны) изменения <513Сорг, при этом характер изменения <513Сорг на проекции в грейзенах в определенной степени является обратным по отношению к распределению изотопов в жиле. Зависимость в соотношении изотопов углерода в пробах жилы и сопряженных с ними пробах грейзе-нов наглядно выражена на рис. 2, что подчеркивает связь характера распределения углерода и его изотопов в жиле и околожильных метасоматитах.
Рис. 2. График зависимости между изотопными характеристиками Сорг в пробах жилы и сопряженных пробах околожильных грейзенов. Стрелкой обозначено направление дифференциации изотопов, остальные пояснения в тексте
На графике отчетливо выделяется две группы проб. Первая группа характеризуется близкими значениями средних величин <513Сорг, которые составляют в жиле -24,3 %, а в грейзенах -24,8 % (табл. 2). Отличие минимально и составляет 0,5 %. Во второй группе проб среднее значение ¿>13Сорг в жиле -23,4, а в грейзенах -25,8 %. Разница возросла до 2,4 %. При этом, анализируя динамику изменения изотопных характеристик между группами, необходимо подчеркнуть, что «утяжеление» углерода в пробах жил на 0,9 %, сопровождается «облегчением» элемента в грейзенах на очень близкую величину - 1,0 %.
Параметры жилы и грейзенов по выделенным группам проб существенно отличаются (табл. 2).
Первая группа проб характеризует участки жилы большей мощности. Здесь, как в жиле, так и в грейзенах значительно выше содержание основных промышленных компонентов и благородных металлов.
Таблица 2. Взаимоотношение различных параметров жилы и околожильных грейзенов в двух группах проб, выделенных по изотопным характеристикам
Параметры (среднее) Первая группа проб (5 пар проб) Вторая группа проб (7 пар проб)
Жила Грейзен Жила Грейзен
Мощность, м 0,64 0,50 0,45 0,50
Сорг, % 0,048 0,020 0,030 0,020
313Сорг., %о -24,3 -24,8 -23,4 -25,8
W, % 1,66 1,35 0,91 0,12
Mo, % 0,162 0,146 0,042 0, 051
Bi, г/т 1600 180 997 44
Be, г/т 405 65 10 9
Au, г/т 0,021 0,028 0,014 0,016
Ag г/т 21,6 2,3 3,5 1,8
Обсуждение результатов:
Содержание углерода в жилах и грейзенах Кал-гутинского месторождения, с одной стороны, соответствует кларку элемента, но, с другой стороны, является относительно высоким по сравнению с кислыми магматическими породами и образованиями глубинного (мантийного) происхождения. Так, в обобщающей работе, на большом фактическом материале показано, что в подавляющем числе изученных проб ксенолитов мантии валовое содержание углерода составляет <0,01 %. Таким образом, жилы и грейзены месторождения характеризуются относительно высоким содержанием углерода, что свидетельствует о его активном участии в процессе рудообразования.
Органические формы углерода выявлены во многих магматических образованиях и в продуктах высокотемпературного метасоматоза, вплоть до пегматитовых образований. Именно с процессами графитизации рядом исследователей связывается накопление многих металлов, особенно благородных, которое нередко достигает промышленных масштабов.
Близкие к данным по Калгутинскому месторождению изотопные параметры углерода отмечаются во многих геологических образованиях, как коровой природы, так и связанных с мантийными процессами. В целом они характерны для восстановленных форм углерода.
Мир скучен для скучных людей.
|
| |
| |
| Чулышман
Автор |
25.11.2014 / 20:09 / Сообщение 15 |
|
Сообщений: 8837
| Анализ большого объема представительных данных по мантийным ксенолитам показывает, что в распределении <513С выделяется два интервала с ярко выраженными модальными значениями -5 и -25 %с. При этом более низкие величины (-25 характерны для образцов, где углерод присутствует или экстрагирован в форме графита. Проведенное P. Deines исследование изотопии графитов, выделенных из минералов пород «горячих
(hotspot)» (Гавайи) и «негорячих (non-hotspot)» (Стромболи) точек, показало их «легкий» состав, который в первом случае составляет -29,4 -
—25,0 %о, а во втором -24,6 -----20,2 %о.
В то же время, автор, сравнивая графиты из клинопирок-сенов и оливинов, делает вывод о том, что на изотопию углерода существенно влияет минеральный состав пород. Близкие изотопные характеристики (—21,96...—26,46 были получены Э.М. Галимо-вым с коллегами при изучении графита, рассеянного в силикатной массе пород мантии.
Отмеченная тенденция в изменение изотопии углерода по восстанию жилы объясняется условиями образования графита. Как было показано ранее, формирование графита обусловлено поступлением в первично восстановленный флюид ограниченного количества кислорода, в результате чего началось окисление углеводородов и увеличение концентрации воды в системе. Высвобождающийся углерод частично связывался в углекислоту и оставался во флюиде, а частично выделялся в минеральную фазу (графит), что сопровождалось снижением общей концентрации углерода во флюиде. Это можно представить в виде развития неравновесной системы — переход газообразных восстановленных форм углерода (углеводороды) в газообразный оксид и твердый графит по схеме:
CnHm + 02^Н20 + CO2t + C^
В этих условиях, в соответствии с известными закономерностями происходит фракционирование изотопов углерода и более легкий изотоп накапливается в соединениях, где элемент находится в более восстановленном состоянии, а более тяжелый накапливается в окисленных формах. Очевидно, что меняется и изотопия оставшихся во флюиде углеводородов, их последующее окисление приводит к выделению несколько более «тяжелого» графита.
Фракционирование изотопов углерода отмечается исследователями в различных процессах, особенно оно велико в случаях присутствия углерода в системе в нескольких формах (оксидная, восстановленная, твердая, газообразная). Так, в работе [17] на примере метасоматически измененных пород мантии показано, что обогащение графита легким изотопом относительно равновесного с ним карбонатного может составить 17...23 %. Значительные вариации изотопии углерода отмечаются в золоторудных кварцево-жильных зонах Советского месторождения. Здесь в различных по золотоносности жилах изменение ¿?3С углекислоты флюидов достигает 3,2...15,4 %, а между метаном и углекислотой флюидов отличие составляет 38,2 %.
Относительное обогащение грейзенов Калгу-тинского месторождения изотопом 12С по отношению к 13С объясняется его меньшей массой (размерами), соответственно большей подвижностью и лучшей способностью к проникновению в боковые породы в составе флюидов по порам или за счет диффузии.
Установленные отличия в изотопных характеристиках углерода в участках жилы различной мощности находят следующие объяснения. Очевидно, на участках жилы большей мощности был более активный транспорт металлоносных флюидов и соответственно более интенсивное выделение рудной минерализации. В участках жилы меньшей мощности, как это было подчеркнуто ранее, в более спокойной обстановке создавались условия «консервации» флюида, что способствовало более выраженному фракционированию изотопов углерода в системе жила - грейзен. Вторая группа проб представляет участки жилы, где на период рудообразования имелись более благоприятные условия (возможно и более длительное время) для выхода «легкого углерода» в боковые породы. Это подчеркивает генетическое единство изотопных характеристик углерода в жилах и грейзенах.
Возможно, подобным образом происходило фракционирование изотопов углерода в углекислотном флюиде при формировании жил Советского золоторудного месторождения. Здесь, также отмечено «утяжеление» углерода (углекислота) в жилах, характеризующихся более высокой золотоносностью.
Таким образом, результаты исследования содержания и изотопных характеристик углерода указывают на общий источник элемента и единую природу графита в жилах и околожильных грейзенах Калгутинского месторождения. Эти данные в совокупности с полученной минералого-геохими-ческой информацией подтверждают ранее сделанный вывод о глубинном источнике рудообразующих металлоносных флюидов.
Выводы:
В процессе выполненных исследований:
• установлено, что углерод характеризуется «легким» изотопным составом, 513Сорг составляет в жиле -23,9, в грейзенах -25,3 %;
• выявлена тенденция «утяжеления» состава углерода вверх по восстанию жилы;
• отмечается закономерное фракционирование изотопов в системе жила - околожильный грейзен, выражающееся в избирательном накоплении С12 в грейзенах при соответствующем уменьшении его содержания в жиле. Изотопное фракционирование различно на участках жилы, отличающихся по мощности и содержанию рудных компонентов;
• показано, что данные по геохимии и изотопии углерода в жилах и грейзенах Калгутинского ред-кометалльного месторождения свидетельствуют о его едином источнике и подтверждают ранее сделанный вывод о его глубинной природе. Работа выполнена при финансовой поддержке Российского фонда фундаментальных исследований (грант 05-05-64356), Министерства образования и науки (грант РНП.2.1.1.702 целевой программы «Развитие научного потенциала высшей школы 2006-2008 гг.».
